Vattenburen golvvärme vid renovering – dimensionering och styrning

Innehåll

Vattenburen golvvärme ger jämn komfort, lägre framledningstemperaturer och ofta bättre samspel med värmepump än gamla radiatorer. I renoveringsprojekt är utmaningen att få rätt bygg­höjd , isoleringsnivå , rördelning och styrning – utan knarr, trög reglering eller fuktrisk. Den här guiden går igenom systemval (ingjutet vs. låg bygghöjd/spårskiva) , dimensionering i vardagsnivå , styrning/shunt och fördelare , steg-för-steg-installation , tryckprovning & igångkörning , felsökning , eftervård och kostnader i SEK – anpassat för svenska hem.

Snabbfakta

• Systemtyper:

• Ingjutet (våt konstruktion): PEX i avjämningsmassa/betong. Hög tröghet, mycket stabilt, bäst akustik.

• Låg bygghöjd (torr/spårskiva): PEX i spårskivor/alu-plåtar. Snabb reglering, låg vikt, lägre höjd.

• Vanliga rör: PEX/PE-RT 16 mm (även 12/17/20 mm förekommer).

• Rördelning (c/c): Ca 100–150 mm i badrum/kalla zoner, 150–200 mm i övriga rum.

• Max slinglängd (16 mm): 80–100 m per slinga (för tryckfall/reglerbarhet).

• Framledning: Ofta 30–45 °C , golvytans max 27–29 °C (trä kräver striktare gräns).

• Styrning: Shunt/pumpgrupp + fördelare med flödesmätare och rums­termostater (trådad eller trådlös).

• Torkar på: Ingjutet kräver uttorkning enligt massans anvisning innan ytskikt.

Checklista före start

• Underlag & höjd: Betong, träbjälklag eller platta? Tillgänglig bygg­höjd under dörrar och trappor?

• Isolering under: Finns isolering/foam/EPS? Källare/platta kräver ofta mer isolerande skikt.

• Värmekälla: Värmepump, fjärrvärme, elpanna? Behövs shunt för lågtemp-krets?

• Värmebehov: Grovt 40–70 W/m² i bostäder (vardagsnivå). Stora glaspartier/källare → övre spannet.

• Systemval: Ingjutet (stabilt, högre bygghöjd) eller spårskiva (låg bygg­höjd, snabbare).

• Våtrum: Tätskiktssystem, fall mot brunn, avstämning mot branschregler.

• Fuktstatus: Mät RF/fuktkvot i underlag (särskilt källare/betong).

• Ytskikt: Klinker, vinyl, laminat, parkett? Följ tillverkarens max yttemperatur (trä ~27 °C).

• Zoner & slingor: Rita upp rum och bestäm termostatzoner .

• Fördelare: Placering (tvätt/teknik/garderob), antal slingor, tillgänglighet.

• El & styr: Matning till pump/shunt, plats för styrcentral, eventuella golvgivare i badrum.

Måste ha

• PEX/PE-RT-rör (ofta 16×2 mm ), böjningsstöd , klammer/spårskivor/alu-plåtar

• Fördelare med flödesmätare + avstängning, shunt/pumpgrupp (om lågtempkrets behövs)

• Rumstermostater + ställdon (230 V/24 V enligt system)

• Kantlist/ rörelsefog mot väggar, isoler-/foam-skivor eller EPS (vid behov)

• Avjämningsmassa (ingjutet) eller spårade golvskivor /fördelningsplåtar (torrt system)

• Tryckprovningspump/manometer, avluftare, spol-/fyllventil

• Kniv, häftpistol/skruvdragare, rörsax, märktejp

• Dammsugare, skyddsglasögon, handskar

Bra att ha

• Laser/ritning för c/c, värmekamera vid injustering, IR-termometer

• Ljuddämpare/avstängningsventiler, blandningsventil med framledningstemp-givare

• Golvgivare (badrum/trägolv), flödesnyckel för fördelare

• Extra rörskyddsrör i övergångar/dörrtrösklar

Säkerhet & vanliga misstag

• Säkerhet:

• Vatteninstallationer ska göras korrekt och tryckprovas .

• El till pump/termostater kopplas av behörig elektriker .

• I våtrum gäller tätskikt och fall mot brunn; samordna med VVS/plattsättare.

• Vanliga misstag:

• För långa slingor → dålig cirkulation och ojämn värme.

• För glest c/c vid kalla zoner → golvet upplevs kallt.

• Ingen kantlist/rörelsefog → sprickrisk/knarr i överbyggnad.

• För hög framledning till trägolv → kupning/torksprickor.

• Ingen isolering mot mark → höga förluster, trög uppvärmning.

• Skippar tryckprovning före gjutning → dyr risk.

Ingjutet (avjämning/betong)

• Plus: Stabilt, bra ljud, jämn spridning, funkar perfekt under klinker .

• Minus: Högre bygg­höjd/vikt , längre torktid (följ massans RF-krav).

• Använd: Platta/källare, ny avjämning, större ytor.

Låg bygghöjd (spårskiva/alu-plåt)

• Plus: Tunn uppbyggnad ( 12–25 mm + ytskikt), lätt, snabb reglering.

• Minus: Kräver planhet , akustik kan behöva mattor, klinker kräver rätt skiva/lim.

• Använd: Träbjälklag, övervåning, där dörrhöjder är tighta.

Värmekälla & styrning

• Värmepump: Trivs med låg framledning . Golvvärme kan sänka drift­temperatur och öka COP.

• Fjärrvärme/elpanna: Ofta radiator­kurva är högre → du behöver shunt/pumpgrupp som blandar ned till 30–45 °C.

• Fördelare: Samlar slingor. Med flödesmätare och ventiler för balansering.

• Styrning: Rumstermostater styr ställdon på fördelaren. Badrum kan få golvgivare som håller minimi­temperatur.

• Kurvstyrning vs. rum: Låt värmekurva (ute­givare) sköta grundtemp; rums­termostater gör fintrim.

• Säkerhet: Begränsare för max framledning till trägolv (ex. 45 °C), blandningsventil med givare är klokt.

Dimensionering – vardagsnivå (så att det blir “rätt nog”)

• Rumsdata: Mät upp värmd golvyta per rum (m²). Notera kalla fasader, stora fönster.

• Effektbehov: Anta 40–70 W/m² (villa/lägenhet). Källare/glasade ytor → övre spannet.

• Rördelning:

• Badrum/kalla zoner: c/c 100–150 mm

• Övriga rum: c/c 150–200 mm

• Slinglängd: Med 16 mm rör, håll ≤ 80–100 m per slinga. Större rum → två slingor.

• Antal slingor: Golvyta / (c/c × täckningsfaktor) ger rörlängd; justera så att varje slinga hamnar inom längdgräns.

• Framledning/ΔT: Satsa på ΔT 5–7 K över slingorna för bra styrbarhet. Starta med framledning 35–40 °C , trimma efter komfort.

Exempel: Vardagsrum 24 m² mot yttervägg, c/c 150 → rörlängd ~90–110 m. Välj 2 slingor à ~50 m för bättre balans.

A) Ingjuten golvvärme (avjämning)

Steg 1: Underlag & isolering Dammsug och kontrollera planhet. Lägg kantlist mot väggar. Vid markplan: komplettera EPS/isolermatta om behov.

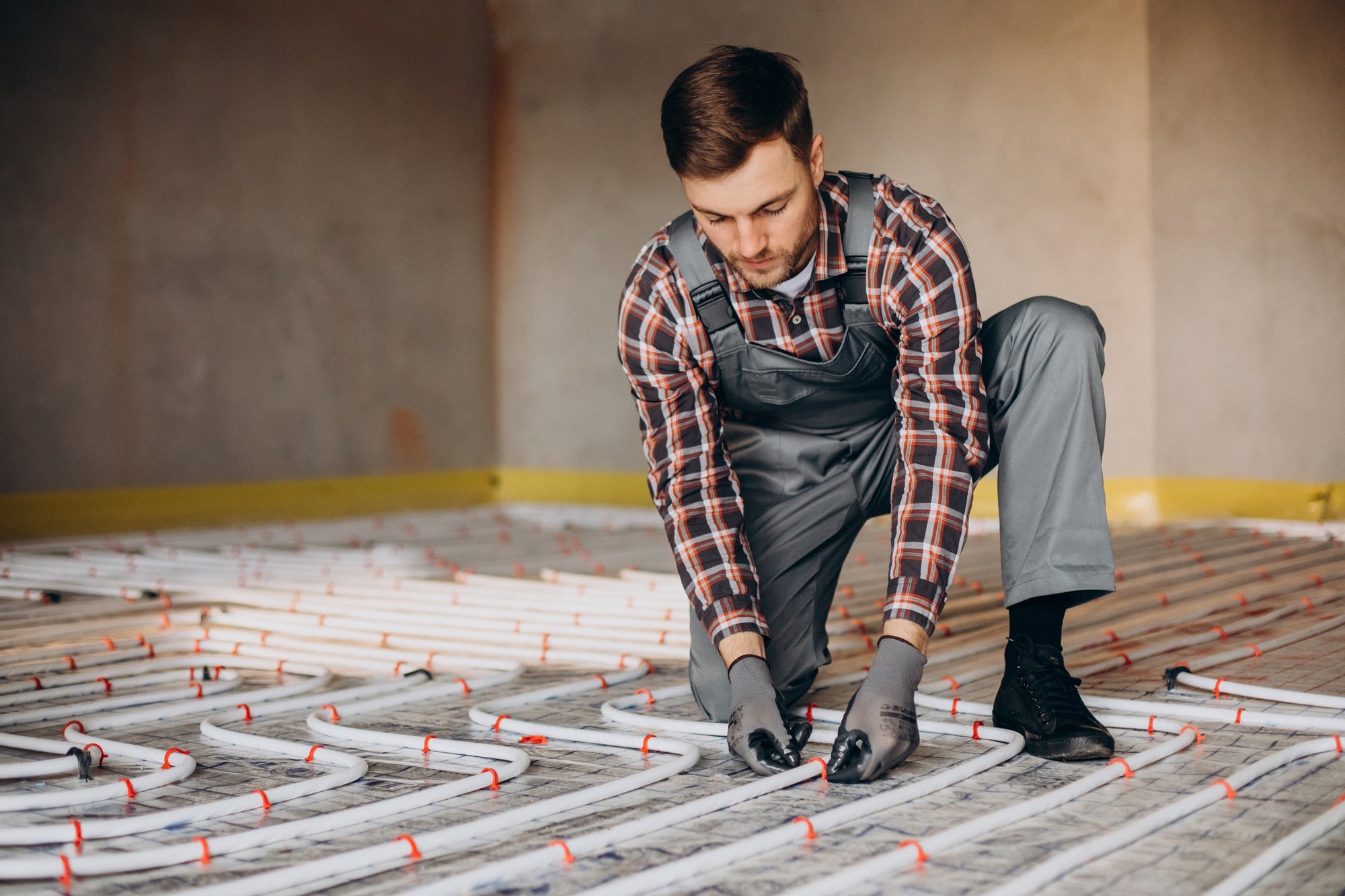

Steg 2: Fördelare & rördragning Montera fördelaren på vägg i teknikrum/garderob. Dra PEX enligt ritning i snäva bågar med böjstöd . Fäst rören i armeringsnät/klammer.

Steg 3: Tryckprovning Fyll och tryckprova systemet (ex. 6 bar enligt leverantör) minst den tid som krävs. Lämna tryck under gjutning .

Steg 4: Avjämning Gjut/avjämna enligt produktblad. Vibrera/avlufta korrekt. Håll rör under tryck . Låt massan torka till föreskriven RF innan ytskikt.

Steg 5: Styrning Montera shunt/pump , koppla termostater/ställdon . Avlufta noga.

Steg 6: Igångkörning Starta med låg framledning , höj 1–2 °C per dygn tills komfort uppnås. Balansera flöden vid fördelaren.

B) Låg bygghöjd (spårskiva/alu-plåt)

Steg 1: Underlag Kontrollera styvhet/planhet . Spackla ojämnheter. Lägg stegljud/foam om systemet kräver.

Steg 2: Skivor & plåtar Lägg spårskivor enligt läggplan. Klicka i alu-fördelningsplåtar i spåren.

Steg 3: Rörläggning Tryck i PEX 16 mm i spåren. Använd böjstöd i vändzoner. Skydda rör i dörrpassager.

Steg 4: Tryckprovning Fyll och tryckprova innan övergolv. Låt stå under tryck vid läggning av skivor/ytmaterial.

Steg 5: Övergolv

• Trägolv/laminat/vinyl: flytande enligt tillverkare. Följ max yttemp .

• Klinker: använd godkänd golvgipsskiva /förstärkningsskiva + rätt fix för golvvärme.

Steg 6: Styr & balans Koppla shunt/pump, termostater och balansera flöden tills yttemperaturerna blir jämna.

Tryckprovning & igångkörning

• Tryckprovning: Fyll, avlufta och trycksätt med manometer . Håll övertryck under gjutning/överläggning.

• Avluftning: Avlufta vid fördelare och högpunkter.

• Igångkörning: Starta lågt och ram­pa upp för att skona konstruktionen, särskilt ingjutet.

• Balansering: Justera slinga för slinga med flödesmätarna tills alla rum når måltemp utan över­sväng.

Felsökning – vanliga problem & lösningar

• Ojämn värme (kalla hörn): För glest c/c eller obalanserade flöden. Åtgärd: stryp varma slingor, öppna kalla, sänk c/c i problemzon vid ombyggnad.

• Trög reglering: Ingjutet är trögare. Åtgärd: jobba mer med framledningskurva än rumstermostater; undvik stora snabba ändringar.

• Knarr/“torrt” ljud: Ingen kantlist/expansionsfog eller rör rör sig mot skiva. Åtgärd: kontroll i rörelsezoner, komplettera kantlist.

• För varmt trägolv: Övertemp. Åtgärd: sänk max framledning och använd golvgivare som begränsare.

• Luft i systemet: Bubbel/porlande. Åtgärd: avlufta och kör pumpen på högre läge en stund, kontrollera luftfällor.

• Pump/shunt låter: Smuts/synglas/tryckfall. Åtgärd: rengör smutsfilter, kontrollera injustering och hastighet.

Drift & eftervård

• Filtrering & service: Rengör smutsfilter årligen, kontrollera pump och shuntfunktion.

• Säsongsjustering: Trimma värmekurvan höst/vår.

• Golv: Håll stabila RF/temperaturer för trägolv.

• Möbler & mattor: Stora tjocka mattor isolerar och kräver ev. högre framledning lokalt.

• Logg: Notera inställningar (kurva, flöden, maxbegränsning) – enklare vid felsökning.

Kostnader & prisexempel (SEK)

Grova spann för villaprojekt/lägenhet. Materialpriser varierar med fabrikat/kvalitet.

• PEX-rör, klammer/plåtar, tillbehör: 120–300 kr/m²

• Spårskivor + alu-plåtar (torrt system): 200–500 kr/m²

• Avjämningsmassa (ingjutet, material): 60–150 kr/m² (tjocklek avgör)

• Fördelare (6–10 slingor) med flödesmätare: 2 000–6 000

• Shunt/pumpgrupp/blandningsventil: 4 000–12 000

• Termostater + ställdon (per zon): 500–1 500

• Tryckprovnings-/småmaterial: 300–1 000

• Arbete VVS/läggning: 300–800 kr/m² (komplexitet påverkar)

• Total material + arbete (typisk renovering): 700–1 500 kr/m²

• Badrum (mindre yta, mer detalj): ofta högre per m² pga tätskikt/fall

Spara smart

• Samla fördelare centralt för kortare slingor.

• Välj låg bygghöjd där dörrar/steg annars måste byggas om.

• Lägg tätare c/c där du vet att det blir kallt (yttervägg, fönsterparti) – du slipper höja hela systemet.

• Integrera med värmepumpens kurvstyrning och håll rums-termostater som fintrim.

FAQ

• Kan jag köra golvvärme med befintlig radiatorpanna? Ja, via shunt/pumpgrupp som sänker framledning till golvvärmens nivå.

• Fungerar golvvärme under trägolv? Ja, men håll max yttemperatur ~27 °C och följ golv­tillverkarens anvisning.

• Måste jag ha isolering under? På mark/källare – ja, ofta . Annars läcker värme nedåt och systemet blir trögt/ineffektivt.

• Hur nära väggen kan rören ligga? Lämna kantzon för rörelsefog och följ systemets minsta avstånd så att lister/infästningar inte träffar rör.

• Hur styr jag badrum bäst? Golvgivare som min-begränsare + rums­termostat eller konstant lågtemp (komfort) via separat slinga.

• Kan jag lägga klinker på spårskiva? Ja, med godkänd golvgips/förstärkning och flexfix för golvvärme. Följ systemets uppbyggnad.

• Hur länge ska jag vänta innan jag startar ingjuten värme? Tills massan torkat till angiven RF . Starta sedan med temperaturramp (1–2 °C/dygn).

• Vad gör jag om ett rör skadas? Stäng slingan, reparationskoppling enligt system (åtkomlighet krävs). Dokumentera läget för framtiden.

• Hur långa slingor kan jag ha? Med 16 mm rör: sikta på ≤ 80–100 m per slinga för rimligt tryckfall och bra reglering.

• Måste varje rum ha egen termostat? Rekommenderas för komfort/energi, men öppna planlösningar kan dela zon.

Kort sammanfattning

• Välj ingjutet för stabilitet/klinker och spårskiva för låg bygghöjd/snabb reglering.

• Dimensionera c/c 100–200 mm och håll slingor ≤ 80–100 m (16 mm).

• Använd shunt/pumpgrupp och fördelare med flödesmätare ; styr med rums­termostater (golvgivare i badrum/trä).

• Tryckprova alltid , avlufta och rampa upp värmen långsamt – särskilt i våt konstruktion.

• Trimma värmekurva + flöden för jämn komfort och låg energi.

⏱ Snabbguide – Gör så här i korthet

• Kartlägg: underlag, höjd, isolering, värmekälla, ytskikt.

• Välj system: ingjutet (stabilt) eller spårskiva (låg bygghöjd).

• Dimensionera: c/c 100–200 mm, slingor ≤ 80–100 m, framledning 35–40 °C som start.

• Montera: fördelare + shunt/pump, lägg rör, kantlist runtom.

• Tryckprova & avjämna/överlägg: håll tryck, torka till rätt RF .

• Styrning: koppla termostater/ställdon, ev. golvgivare.

• Igångkörning: långsam temperatur­ramp, balansera flöden .

• Drift: serva filter/pump, justera kurva säsongsvis – jämn värme, låg förbrukning.
